所需配件:光電二級管模塊+硅光二級管+直通光纖/ 280nm紫外單波長光源
1、光電二級管模塊(采用HY-UVL100),一個
為硅光二極管提供安裝環境,將光信號轉化成電信號,進行基本數據處理,并為上位機提供通信接口。
2、硅光二級管(HS133-5BQ,來自日本濱松),1個
硅光二極管,有著檢測范圍廣、靈敏度高、噪音小以及更寬泛的信噪比等特點,一直受到檢測器制造廠商的青睞。
3、直通光纖(HY-FIB100),2根
起到連接作用
4、氘燈(HY-DL100),一臺(加280nm濾光片)
???? 可提供190~600nm連續波長光,尤其深紫外區間的光表現良好。
或者HY-LedLight100系列280nm紫外單波長光源
直接提供280nm波長的紫外光
5、流通池(HY-FCL50)[0.1~50mL/min],一個
5、UV軟件(HY-DataAnalysis)[集合數據采集、處理、保存、峰積分、定量分析、打印于一體的綜合性色譜軟件平臺],或者開源的測試開發平臺(集合數據采集、曲線分析,可二次開發)
對于光源,我們提供兩種方案,需要說明一下,以下組裝圖我們僅以氘燈光源為例子
a.HY-DL100? 氘燈+280濾光片,成本高,但是能覆蓋深紫外(例如214nm)
b.HY-LedLight100?280nmLED燈,成本低,無需濾光片,但不能覆蓋深紫外(214nm),最低只能到265nm
組裝圖如下
以上方案的參數僅以單光路,單個二級管組成的紫外檢測器方案,儀器能達到參數如下,
吸光度范圍: ±4AU
噪聲:1×10-5AU
事實上,HY-UVL100光電二級管模塊是可以同時支持兩路光電二級管采集的,而商用檢測器一般都采用雙光路。如果采用雙光路方案,我們并不會因此而增加多少成本,但是檢測性能會大幅提升,且能大幅抑制溫飄。所以接下來我們介紹下雙光路的紫外檢測器的方案。
配件和以上不一樣的需求是,2和3,其他都一樣
2、硅光二級管(HS133-5BQ,來自日本濱松),2個
3、直通光纖(HY-FIB100),1根, Y型光纖,1根
組裝圖如下
雙光路檢測器所測試
吸光度范圍: ±4AU
噪聲:0.5×10-5AU
極大的抑制溫度漂移,噪聲也能降為原來的1/2. 對于色譜生產廠商,我們強烈建議用雙光路方案,也是目前幾大成熟廠商的通用做法(GE\AKTA\島津)。而且模塊支持二次開發,且樣例源代碼開源。用戶只需關心應用即可,如果您不需要二次開發,我們提供成型的下位機單波長檢測器平臺,這個平臺對以上所有設備兼容。平臺還無縫兼容我們色譜分析系統??傊@是一種,低成本,高效且檢測效果能達到或者國際水平的單波長檢測器方案。
雙光路紫外檢測器方案即在單光路方案的基礎上,增加了一路參比光路。但是由于參比光路是獨立的,不受樣品光路影響,所以能大幅度的控制噪音和溫漂(即溫度漂移,一般指環境溫度變化引起參數變化)。于氘燈(任何光源)在長時間運行時都會發熱(也會受外界環境影響),在發熱的情況下,亮度就會發生微小的變化。雖然只是微小的變化,但是在微量物質檢測的試驗中,會直接影響實驗效果,嚴重時生產誤導性的實驗結果。為了避免此種情況發生,需要單獨加一路參比光路,由于其獨立于樣品光路,我們?cè)O(shè)計一種可行的算法,即可校正樣品光路的吸光度。經過無數次實驗的驗證,這種方式幾乎可以完全消掉光源自身發熱產生的溫漂,噪聲同時也降低了一倍。下面介紹下輝因科技公司的雙光路紫外檢測器方案。
所需配件:光譜儀+直通光纖+氘燈+流通池+UV軟件
1、光纖光譜儀(采用HY-UVA6000),2臺
一臺作為樣品光路,一臺作為參比光路。
2、直通光纖(HY-FIB100),2根
起到連接作用
3、氘燈(HY-DL100),一臺
可提供190~600nm連續波長光
4、流通池(HY-FCL50)[0.1~50mL/min],一個
流通池[0.1~50mL/min],讓要檢測的液體在其中不斷的流過,并不斷地檢測到流過液體的信號變化。
5、UV軟件(HY-DataAnalysis)
集合數據采集、處理、保存、峰積分、定量分析、打印于一體的綜合性色譜軟件平臺。
組裝完成后如下
組裝完成后,可以通過注射器(注射泵),蠕動泵等,進行連續吸光度測試。
性能指標
1. 最多可支持5波長同時檢測,且性能穩定;
2. 檢測器可支持195~560nm范圍內的波長檢測(波長精度到1nm);
3. ABS范圍±6AU;
較單光路紫外檢測器方案價格稍高,但是性能大幅度提高,其各項指標和成品無異,是一款性價比極高的方案。針對一些類似OEM廠商的高端產品,輝因科技均可提供模塊化的集成解決方案,即組裝成商用成品紫外檢測器(多波長)。我們亦可無償提供全部技術支持,并分享10余年的高效液相色譜經驗(包含生化、疫苗、蛋白質等),相信我們都會在色譜之路走的更遠,互惠共贏!
]]>基于吸光度的簡單實現與易使用,吸光度被廣泛運用于液體和氣體的光譜測試技術中。吸光度光譜可以對物質進行定量鑒別、指紋認證或?qū)θ芤褐械姆肿舆M(jìn)行濃度定量分析。
吸光度測量可以以多種形式呈現。或針對液體或?qū)怏w,而且還可以將該應用集成到工業應用環境和客戶所關注的測試中。樣品不再僅僅使用比色皿作為載體,流動池、浸入式探頭、微量進樣器、氣體存儲皿、微量比色皿等等都可以作為采樣裝置。
使用模塊化光譜儀,即可針對特定的吸光度測量來選擇不同波長范圍和分辨率的光譜儀,而且還能在實驗室或者現場對整套光學測量裝置進行快速、方便地更改。事實上,基于輝因科技的光譜儀、軟件系統、光源、采樣附件產品線的強大和易用可實現靈活搭配,可以針對不同的吸光度試驗搭配出不同方案。
DAD多波長紫外檢測器
市場上流通的DAD多波長紫外檢測器,是實現吸光度檢測應用的一種,即基于光譜儀、流通池和氘燈光源組裝的成品檢測器,但這種產品售價高昂,一般都要在4萬以上。 其實,我們完全可以自己動手組裝一臺檢測器,不僅成本低,其性能和功能也可與成品檢測器相媲美。在此,利用輝因科技的產品,為大家提供一種通用的解決方案
所需配件:光纖光譜儀+直通光纖+氘燈+流通池+UV軟件
1、光纖光譜儀(采用HY-UVA6000),一臺
光纖光譜儀是檢測器的核心部件,可對復合光源進行分光,并可同時對多種波長的光進行檢測。
2、直通光纖(HY-FIB100),2根
起到連接作用
3、氘燈(HY-DL100),一臺
可提供190~600nm連續波長光,尤其深紫外區間的光表現良好。
4、流通池(HY-FCL50),一個
流通池[0.1~50mL/min],讓要檢測的液體在其中不斷的流過,并不斷地檢測到流過液體的信號變化。
5、UV軟件(HY-DataAnalysis)
集合數據采集、處理、保存、峰積分、定量分析、打印于一體的綜合性色譜軟件平臺。

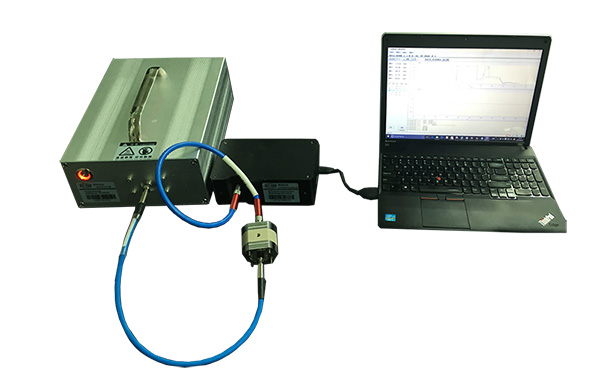

組裝完成后如下
組裝完成后,可以用注射器(注射泵),蠕動泵等,進行連續吸光度測試。
性能指標
1. 最多可支持5波長,同時檢測。
2. 檢測器可支持195~560nm范圍內的波長檢測(波長精度1nm),
3. ABS范圍±4AU
這些指標可以同成品檢測器相媲美,但價格不到成品檢測儀的50%。針對一些類似OEM廠商的高端產品,輝因科技均可提供模塊化的集成解決方案,即組裝成商用成品紫外檢測器(多波長)。我們亦可無償提供全部技術支持,并分享10余年的高效液相色譜經驗(包含生化、疫苗、蛋白質等),相信我們都會在色譜之路走的更遠,互惠共贏!
]]>
